一、布袋除塵器結構和規劃參數

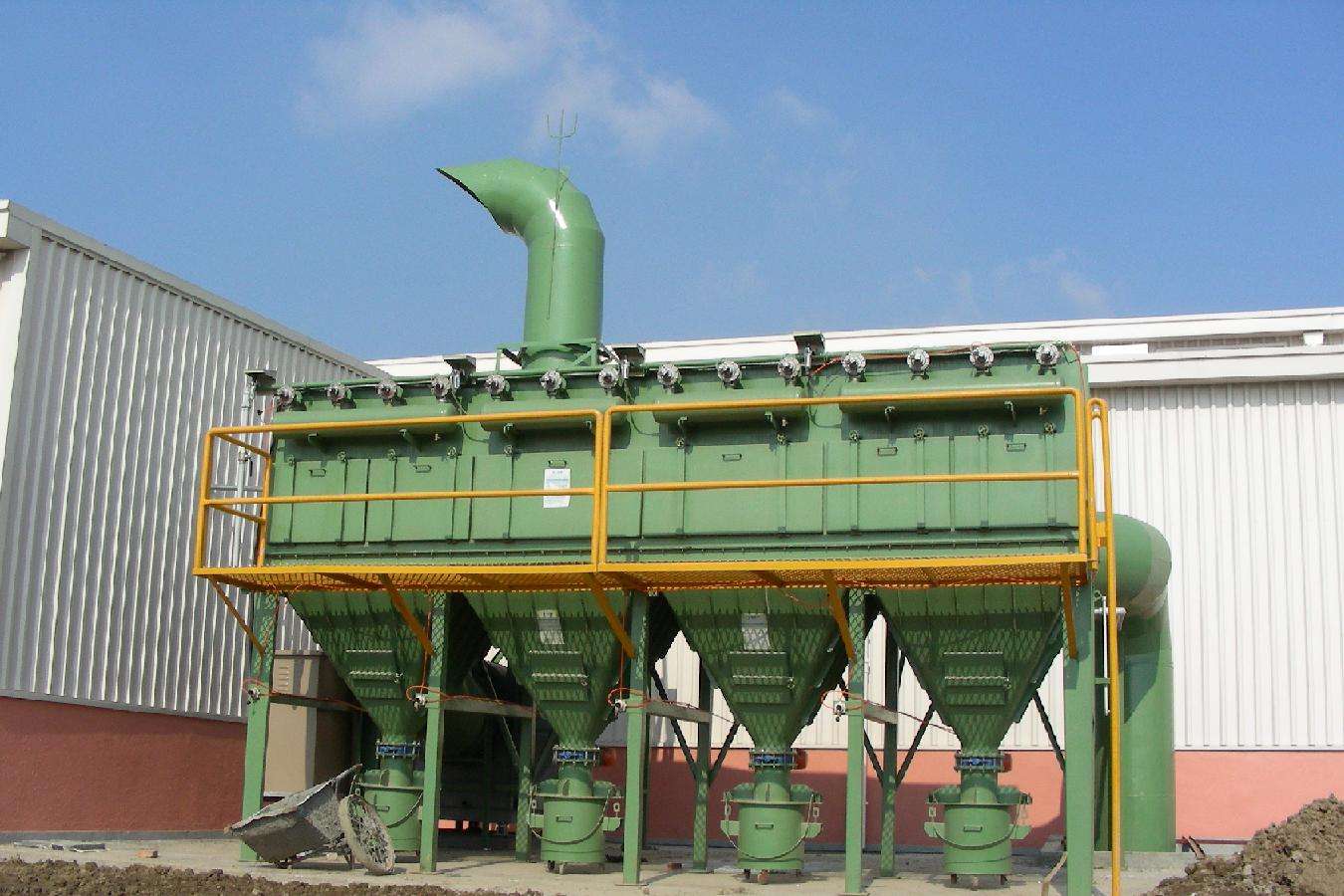

　　布袋除塵器由進風管、排風管、箱體、灰斗、清灰設備、導流設備、氣流分布板、濾筒及電控設備組成。

　　濾筒在布袋除塵器中的安置很重要,濾筒能夠筆直安置在箱體花板上,也能夠傾斜安置在花板上,從清灰效果看,筆直安置較為合理。本規劃為筆直安置?；ò逑虏繛檫^濾室,上部為凈氣室。在凈氣室噴吹管下部裝有氣體導流設備,在除塵器入口裝有氣流分布板。

　　二、濾筒式除塵器作業原理
　　含塵氣體進入除塵器灰斗后,由于氣流斷面忽然擴展及氣流分布板效果,氣流中一部分顆粒粗大的塵粒在重力和慣性力效果下沉降在灰斗;粒度細、密度小的塵粒進入濾塵室后,通過布朗擴散和篩濾等綜合效應,使粉塵沉積在濾料表面上,凈化后的氣體進入凈氣室由排氣管經風機排出。
　　布袋除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時,進行清灰。此刻PLC程序控制脈沖閥的啟閉,當脈沖閥敞開時,氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔,噴射出一股高速高壓的引射氣流,然后構成一股相當于引射氣流體積3～5倍的誘導氣流,在導流設備的效果下均勻進入濾筒內,在濾筒內呈現瞬間正壓,使沉積在濾料上的粉塵掉落,掉入灰斗內搜集的粉塵通過卸灰閥,接連排出。
